Mixer 3 channel ini saya buat hanya untuk keperluan kecil yaitu masukan 3 input line dan satu output (L dan R).Rangkaian ini hanya sederhana hanya transistor NPN sebagai penguat/buffernya sedang trimnya pakai potensio stereo dan balance sebagai penyeimbang kanan kiri output.

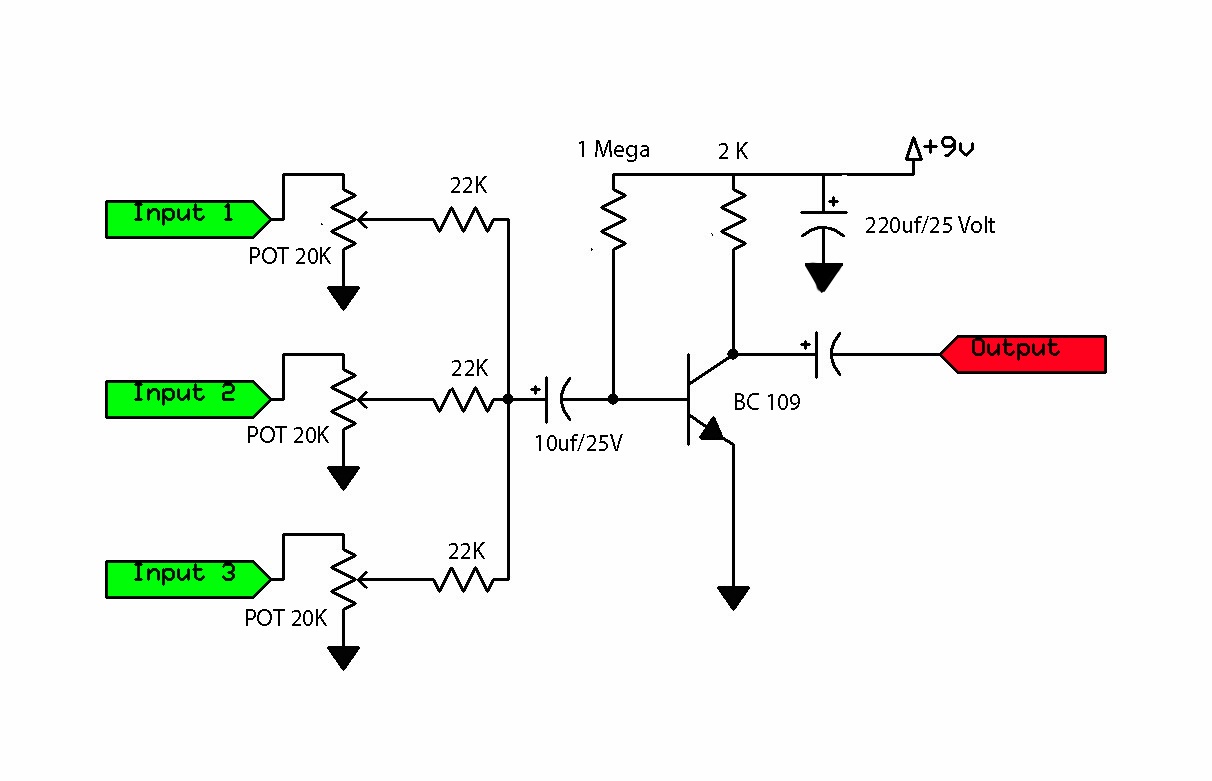

Skema Rangkaiannya (Mono)
Skema Rangkaian (Tanpa balance)
Skema rangkaian back (Tanpa balance)
Skema (with balance)
Komponen Yang dibutuhkan :
-R22K (6 buah)
-R 2 K (2 buah)
-1M (2 buah)
-Elco 10 uf/16 volt (4 buah)
-Elco 200uf/16 volt (2 buah)
-Transistor BC 107/109 (2 buah)
-Pot 20 K stereo (3 buah)
-Pot 20K Mono/untuk balance (3 balance)
Catu daya membutuhkan 9 Volt-12 Volt (Non CT) agar bisa hidup
Ini gambar yang sudah jadi rangkaiannya
tapi belum dikasih pot balance
Ini bagian belakang
Ini kenampakan yang sudah jadi
Itu semua sudah saya buat dan 100 % work,hanya saja ketika saya mengunakannya
ternyata mixer output ini ikut menaikkan treable dan bass juga,sehingga jika kita
mengunakan pre amp pada PA mungkin treable n bassnya juga ikut naik/over
